Name: Alluminio del conduttore del sistema ferroviario del conduttore NSP-H32 & ferrovia del materiale del rame isolati Unipole
Brand: NANTE
SKU: NSP-H32
Rating: 4.6 (186 reviews)

Casa Prodotti sistema ferroviario del conduttore

Alluminio del conduttore del sistema ferroviario del conduttore NSP-H32 & ferrovia del materiale del rame isolati Unipole

NSP-H32 Conductor Rail System Unipole Insulated Conductor Aluminium & Copper Material Rail

Dettagli:

Luogo di origine:	La Cina
Marca:	NANTE
Certificazione:	ISO9001, CE, CCC
Numero di modello:	NSP-H32

Termini di pagamento e spedizione:

Quantità di ordine minimo:	100 metri
Imballaggi particolari:	scatola
Tempi di consegna:	1-2 settimane
Termini di pagamento:	L/C, T/T, D/A, D/P, Western Union, MoneyGram
Capacità di alimentazione:	1000000 metri all'anno

Contattaci

Descrizione di prodotto dettagliata

Materiale:	Alluminio/rame	Max.Current:	1250A
Max.Voltage:	600v	lunghezza standard:	4m, non più di 6m
Max.resistance:	0.153Q/km	Max.weight:	2.01kg
Evidenziare:	sistemi di dsl , sistema della sbarra collettrice della gru

Specifiche
Configurazione isolata del sistema ferroviario /Track del conduttore del sistema NSP-H/Unipole dei conduttori: elementi diritti della curva disponibili.

Il conduttore isolato singolo palo recinta le offerte una grande selezione per le applicazioni ed il numero differenti dei pali.

Dati di applicazione standard:
Max.current (A): 320 - 500 - 630 - 800 - 1000 - 1250
Max.voltage (V): 600 (matrice sicura della mano 500 V)
Sezione trasversale del conduttore (millimetro²⁾: 230 – 285 – 360 – 450 – 550 - 600
Esterno-dimensioni (politico) [millimetro]: 19,0 x 25,0/24,0×32,0/32,0×42,0/38,0×46,0
Perdita-distanza (millimetro): 80
Resistenza (Ω/km): 0.153-0.116-0.087-0.067-0.058-0.046

Proprietà meccaniche:
Forza flessibile: 75N/mm2±10%
Resistenza alla trazione: 40N/mm2±10%

Gamma di temperature:
Supporto comune: -30^Oc fino a +60oC
Alloggio di BAYBLEND: -20^Oc fino a +115oC

Combustibilità:
Ignifugo
Autoestinguente: classe B 1 nessun paricles ardenti, autoestinguenti.

Dati di applicazione standard
Condizioni di gestione: per le applicazioni all'aperto protette del tempo e dell'interno

Serie del sistema ferroviario NSP-H del conduttore di Unipole
Ferrovia del conduttore	Alluminio			Rame
Tipo	H19	H24	H32	H24	H32
Corrente nominale a CC 100% e a 35°C [A]	150	250-300	320-1250	500-800	800-1600
D.C.resistance a 35°C [Q/km]	0,376	0.2030.187	0.1530.046	0.1160.067	0.670.0.39
Impendance a 35C [Q/km]	0,376	0.2090.195	0.1550.048	0.1180.069	0.0690.04
Gioco di sostegno [m.]	1,8	1,5	1,8	1,5	1,8
Lunghezza della ferrovia [m.]	4/6	4/6	4/6	4/6	4/6
Lunghezza dell'alloggio [m.]	3.88/5.88	3.88/5.88	3.83/5.83	3.88/5.88	3.83/5.83
Max.voltage [V]	660V	Resistenza dielettrica [KV/mm]		30-40
Velocità di viaggio	≤600 m/min	standard		GB7251.2-2006
Giunto di dilatazione	Richiesto soltanto quando length≥200m totale
Ignifugo	Particelle ardenti della classe B1-no, autoestinguenti
Temperatura ambiente ammissibile	Isolamento standard -20℃ - +70℃ Isolamento ad alta temperatura -10℃ - +115℃

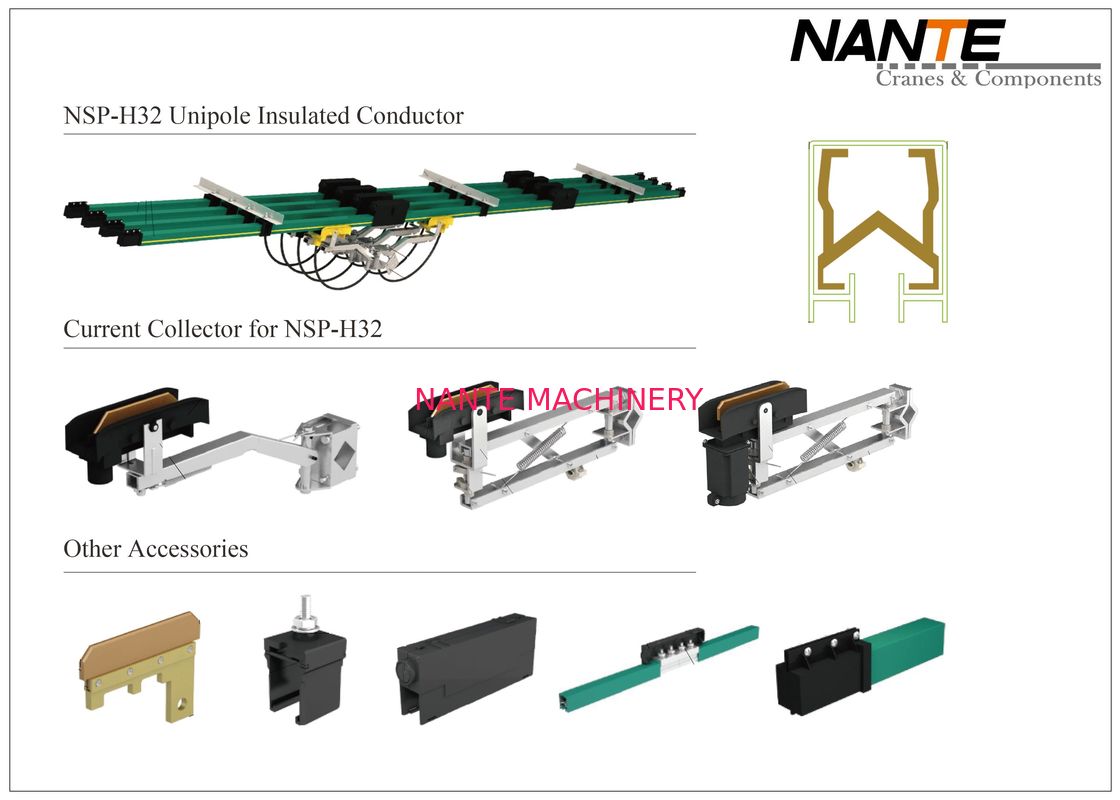

Alluminio del conduttore del sistema ferroviario del conduttore NSP-H32 & ferrovia del materiale del rame isolati Unipole 0
Ferrovia di alluminio del conduttore

Tipo	Ferrovia del conduttore	Sezione trasversale (mm2)	Currens nominali (A)	Perdita-distanza (millimetro)	Resistenza (Q/km)	Peso (kg/m)
NSP-H32-230/320	Alluminio	230	320	80	0,153	0,96
NSP-H32-285/500	Alluminio	285	500	80	0,116	1,13
NSP-H32-360/630	Alluminio	360	630	80	0,087	1,38
NSP-H32-420/800	Alluminio	420	800	80	0,067	1,5
NSP-H32-550/1000	Alluminio	550	1000	80	0,058	1,83
NSP-H32-600/1250	Alluminio	600	1250	80	0,046	2,01

Ferrovia di rame del conduttore

Tipo	Ferrovia del conduttore	Sezione trasversale (mm2)	Currens nominali (A)	Perdita-distanza (millimetro)	Resistenza (Q/km)	Peso (kg/m)
NSP-H32-230/800	Rame	230	800	80	0,067	2,43
NSP-H32-300/1000	Rame	300	1000	80	0,058	3,05
NSP-H32-360/1250	Rame	360	1250	80	0,046	3,56
NSP-H32-450/1600	Rame	450	1600	80	0,039	4,37
