Descrizione generale
Il più solo sistema ferroviario incluso del conduttore è un conduttore, protettivo dal contatto (IP23), per le piante dell'interno ed all'aperto. Sono linee del conduttore nelle sezioni trasversali di rame differenti di verde di un housingwith rigido del PVC per le correnti nominali di 35-240A.
I collettori di corrente, correre in cuscinetti a sfera, sono guidati tramite l'alloggio.
La conduttura è trasferita dalle spazzole di carbone primavera-immagazzinate.
Tipo HFP-P: non comprendere la striscia di sigillamento, con la banda di rame piana fabbrica-montata e le spine serrare-azionate.
Tipo HFP-R: Curve per R≥800mm, con i connettori di rame piani fabbrica-montati della vite e della banda.
Approvato ed elencato vicino: Ccc, ISO9001 e CE.
| Tipo |
Peso (chilogrammo) |
Osservazione [sia usato per] |
| 56CB-1 |
0,04 |
collettore di serie 56JD |
| 56CB-2 |
0,04 |
collettore di serie 56JDR |
Foto del sistema
Dati tecnici
| Proprietà elettriche: |
Proprietà meccaniche: |
| Max.current: 240A |
Forza flessibile: 75N/mm2±10% |
| Max.voltage: 690V |
Resistenza alla trazione: 75N/mm2±10% |
| Resistenza dielettrica: 30-40KV/mm |
Gamma di temperature: |
| Spec.resistance: 5x10 15Ohmxcm |
Alloggio standard: - 20°C fino a +70°C |
| Resistività di superficie: 1013 Ohmxcm |
. Alloggio ad alta temperatura: -10°C fino a +115°C |
| Resistenza di perdita: CT1600-2.7 |
. Alloggio a bassa temperatura: -40°C fino a +80°C |
| Combustibilità: |
| Ignifugo: Particelle ardenti della classe B1-no, autoestinguenti |
| Estinzione di auto: Particelle ardenti della classe B1-no, autoestinguenti |
|
Resistenza ai prodotti chimici: +45°C
Acido solforico 50% della benzina
Soda caustica 25%&50% dell'olio minerale
Acido cloridrico del grasso, concentrato
|
Abitazione:
Verde di colore, alloggio di plastica per 3-4 conduttori. Le sezioni standard della sezione 4m.Other sono disponibili.
Il conduttore a terra è identificato dal codice colore internazionale.
Sincronizzi l'inversione impedita da progettazione del collettore e l'abitazione.
Collegamento:
Tramite i cappucci uniti di plastica
Insiemi dell'alimentazione:
Avanzamenti riga o alimentazioni dell'estremità
Cappucci protettivi:
Le estremità aperte del powerail sono chiuse dai cappucci protettivi per HFP56.
Ganci:
I sostegni standard per il collegamento del powerail alle gru di carico sono disponibili.
Powerail con i ganci del fixpoint e di scivolamento.
Distanza standard fra i punti di sospensione per dell'interno ed all'aperto.
Installazioni: 1200mm.
Espansione durante la fluttuazione di temperatura
Le sezioni di espansione sono richieste per compensare le espansioni differenti fra i conduttori di rame e le strutture in cemento armato d'acciaio o, nelle temperature varianti senza interrompere la corrente elettrica.
sezioni di Anti-condensazione
Queste sezioni sono usate per il trasferimento del Powerail nelle aree all'aperto per evitare la condensazione. Il Powerail non è separato elettricamente.
Divisione
Disponibile come versione di intercapedine, (5mm), dove il carbonio del collettore colma la lacuna, per esempio per le condutture. Inoltre disponibile come versione d'isolamento del pezzo (35mm). In questo caso il pezzo d'isolamento è più lungo del carbonio ed ogni sezione di Powerail possono essere separati elettricamente, per esempio per controllo.

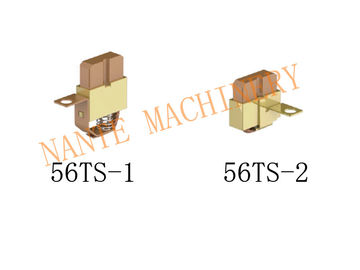

Collettori di corrente:
I collettori di corrente sono fatti della vetroresina di rinforzo del poliestere, per ad alta resistenza e leggero. Le spazzole di carbone a molle mantengono il contatto uniforme. Cavi di collegamento e armi provviste di cardini o flessibili di rimorchio inclusi. Doppi collettori per le domande di trasferimento e il più alto amperaggio.
